Mae gan y methiannau hyn batrymau, a gellir gwneud diagnosis o'r rhan fwyaf mewn 30 munud neu lai. Mae'r canllaw hwn wedi'i strwythuro o amgylch sut mae datrys problemau yn gweithio mewn gwirionedd: gan ddechrau o'r hyn y gallwch ei weld ar y sgrin, yna gweithio'n ôl i'r achos. P'un a ydych yn cynnalsgriniau arddangos LCD masnacholmewn manwerthu, rhedeg paneli mewn ciosgau cyhoeddus, neu ddadfygio caledwedd wedi'i fewnosod yn ystod datblygiad, mae'r broses ddiagnostig yr un peth.
Cyfeirnod Symptomau Cyflym
Defnyddiwch y tabl hwn fel eich hidlydd cyntaf. Gall achosion lluosog gynhyrchu'r un symptom, felly dylech ei drin fel cyfeiriad cychwyn, nid ateb terfynol.
| Symptomau | Achos Mwyaf Tebygol | Gweithred Gyntaf |
|---|---|---|
| Sgrin hollol dywyll, dim backlight | Methiant pŵer neu ffiws wedi'i chwythu | Mesur foltedd mewnbwn wrth binnau modiwl |
| Sgrin ymlaen ond yn fach iawn | Diraddio backlight neu arae LED yn methu | Profwch gylched backlight yn annibynnol |
| Delwedd wan i'w gweld gyda golau fflach yn unig | Methiant ôl-olau - panel ei hun yn swyddogaethol | Archwiliwch stribedi LED a chylched gyrrwr |
| Arddangosfa fflachio neu fflachio | Cebl rhuban rhydd neu foltedd cyflenwad ansefydlog | Ailosod yr holl gysylltwyr; gwirio crychdonnau cyflenwad |
| Llinellau fertigol neu lorweddol ar draws y sgrin | Swbstrad wedi cracio neu fai IC gyrrwr | Archwiliad gweledol; cyfnewid bwrdd gyrrwr |
| Cymeriadau wedi'u sgramblo neu ar goll | Diffyg cyfatebiaeth protocol neu nam cadarnwedd | Gwirio gosodiadau cyfathrebu yn erbyn y daflen ddata |
| Sgrin wen heb unrhyw gynnwys | Methiant cychwyn neu golli signal | Gwiriwch config protocol; cadarnhau amseriad ailosod |
| Delwedd ysbryd parhaus neu losgi-i mewn | Delwedd statig ar y panel heneiddio yn rhy hir | Cylchred pŵer; rhedeg picsel-adnewyddu patrwm prawf |
| Mewnbwn cyffwrdd ddim yn cofrestru | Cebl cyffwrdd wedi'i ddifrodi neu firmware llygredig | Gwiriwch cebl rhuban; ail-rheolwr fflach gyffwrdd |
| Ailosod ar hap neu feicio pŵer | Sbigyn foltedd neu gapasiti cerrynt annigonol | Mesur cyflenwad ag osgilosgop; ychwanegu amddiffyniad ymchwydd |
Beth Mewn gwirionedd sy'n Achosi Methiannau Modiwl LCD?
Diraddio Backlight
Yr ôl-olau yw'r methiant cydran sengl mwyaf cyffredin mewn modiwlau LCD. Mae araeau LED yn pylu'n raddol dros eu hoes weithredol - mae gweithgynhyrchwyr yn cymhwyso cynhyrchion yn eu herbynSafonau prawf dibynadwyedd lled-ddargludyddion JEDEC, ac mae oesoedd graddedig yn amrywio'n sylweddol rhwng paneli gradd defnyddwyr a phaneli gradd diwydiannol. Cyfeiriwch bob amser at daflen ddata eich modiwl penodol ar gyfer ei fywyd gwasanaeth graddedig o dan eich amodau gweithredu, nid ffigur diwydiant generig.
Mae arddangosfa ag ôl-olau diraddiedig yn dal i basio gwiriadau trydanol. Mae'r panel yn gweithio - ni all gynhyrchu delwedd ddarllenadwy mewn golau amgylchynol arferol. Os yw'r sgrin yn edrych yn dderbyniol mewn ystafell fach ond yn dod bron yn anweledig o dan oleuadau swyddfa llachar neu yn yr awyr agored, y golau ôl yw'r peth cyntaf i'w brofi.
⚠️ Camgymeriad cyffredin:gwneud iawn am backlight pylu drwy wthio disgleirdeb i uchafswm. Mae hyn yn cyflymu traul LED ac yn byrhau'r oes ddefnyddiol sy'n weddill o gydran sydd eisoes yn-ddiraddio. Mae dewis caledwedd gyda disgleirdeb priodol o'r gofod uchd o'r cychwyn yn osgoi'r broblem yn gyfan gwbl - gweld beth sy'n gwahaniaethumodiwlau LCD gradd {0} masnacholgan{0}}raddau amgen defnyddwyr.
Problemau Cysylltwyr a Chebl
Mae ceblau rhuban, cysylltwyr sebra, a chymalau solder yn diraddio o dan ddirgryniad, beicio thermol, a fflecs dro ar ôl tro. Mae'r modd methiant bron bob amser yn ysbeidiol: fflachio ar gyfeiriadau penodol, segmentau arddangos wedi'u gollwng o dan ddirgryniad, neu sgrin sy'n gweithio wrth gychwyn ond sy'n methu ar dymheredd gweithredu. Mae ailosod pob cysylltydd cyn archebu rhannau yn datrys cyfran sylweddol o gwynion maes am ddim cost.
Straen Amgylcheddol
Mae oerfel yn arafu ymateb grisial hylif; gwres yn cyflymu heneiddio polarizer a delamination gludiog; mae lleithder yn cyrydu electrodau o'r tu mewn, gan gynhyrchu segmentau arddangos coll sy'n gwaethygu'n raddol dros wythnosau. Nodwch bob amser ar gyfer -amodau achos gwaethaf, nid rhai cyffredin. Ar gyfer ceisiadau mewn amgylcheddau heriol,atebion arddangos LCD integredig gyda graddfeydd amgylcheddol cyfatebolyn werth eu gwerthuso cyn eu defnyddio, nid ar ôl methiant maes.
⚠️ Camgymeriad cyffredin:profi arddangosfa mewn amodau labordy a thybio y bydd yn perfformio yr un peth yn yr awyr agored, mewn warws oer, neu'n agos at ffynhonnell lleithder - heb wirio bod dosbarth IP graddedig ac ystod tymheredd y modiwl yn cyd-fynd â'r amgylchedd lleoli mewn gwirionedd.
Materion Cyflenwad Pŵer a Diffygion Gyrwyr
Mae pigau foltedd yn achosi difrod IC gyrrwr ar unwaith. Mae sŵn crychdonni cyflenwad - AC ar y rheilffordd DC - yn achosi difrod mwy cynnil, cronnol: ailosodiadau ar hap, sŵn delwedd, a bywyd LED byrrach. Edrychwch ar daflen ddata eich modiwl am ei foltedd crychdonni uchaf a ganiateir; nid oes unrhyw drothwy cyffredinol sy'n berthnasol i bob math o banel.
Mae bygiau cadarnwedd a diffyg cyfatebiaeth protocol yn gategori ar wahân sy'n dynwared methiant caledwedd yn argyhoeddiadol. Yn aml iawn, gwall cyfluniad yw sgrin wen neu allbwn wedi'i sgramblo ar ôl cyfnewid bwrdd neu ddiweddariad meddalwedd, nid panel wedi'i dorri. Mae'r gwahaniaeth hwn yn bwysig pancymharu fformatau sgrin bar LCD a LEDMae gan - dechnolegau gwahanol ymddygiadau protocol a llofnodion namau gwahanol.
Proses Diagnostig Chwech-Cam
Gweithiwch drwy'r rhain mewn trefn. Stopiwch cyn gynted ag y byddwch yn canfod y nam - mae cyfnewidiadau diangen yn gwastraffu amser a chyflwynwch newidynnau newydd.
Cam 1 - Archwiliad gweledol cyn pŵer-ymlaen.Chwiliwch am graciau, anwedd y tu ôl i'r panel, marciau llosgi ar y PCB, a cheblau rhuban wedi'u dadleoli neu wedi'u kinked. Os byddwch chi'n dod o hyd i ddifrod corfforol, peidiwch â defnyddio pŵer. Gall cysylltiad byrrach achosi difrod rhaeadru sy'n llawer drutach na'r nam gwreiddiol.
Cam 2 - Gwirio foltedd mewnbwn.Defnyddiwch amlfesurydd wrth binnau mewnbwn pŵer y modiwl. Y folteddau graddedig nodweddiadol ar gyfer paneli TFT yw 3.3V, 5V, neu 12V - gwiriwch eich taflen ddata. Mae darlleniad mwy na 5% y tu allan i fanyleb yn gwarantu ymchwiliad. Ar gyfer diffygion ysbeidiol, ychwanegwch osgilosgop i wirio crychdonnau cyflenwad yn erbyn manyleb a ganiateir y daflen ddata.
Cam 3 - Ynyswch y golau ôl.Mewn ystafell fach, disgleirio golau fflach ar wyneb y panel ar ongl. Os gallwch chi wneud delwedd wan, mae'r panel yn weithredol a dim ond y backlight sydd wedi methu. Mae'r prawf sengl hwn yn dileu hanner y goeden ddiagnostig mewn llai na 10 eiliad - ac yn gweithio yr un mor ddabar{0}}fformatio arddangosiadau LCDfel ar baneli hirsgwar safonol.
Cam 4 - Cyfnewid ceblau a byrddau yn drefnus.Llwythwch -batrwm prawf da hysbys. Amnewid y cebl rhuban gydag uned weithio wedi'i dilysu. Os yw'r bai yn dilyn y cebl, y cebl yw'r broblem. Os bydd yn aros gyda'r bwrdd, y bwrdd sydd nesaf. Amnewid y gydran leiaf drud, mwyaf hygyrch yn gyntaf.
Cam 5 - Gwiriwch y protocol cyfathrebu.Mae sgrin wen neu allbwn garbled ar ôl cyfnewid bwrdd bron bob amser yn gamgymeriad cyfluniad. Gwirio cyfradd baud (UART), modd SPI (CPOL/CPHA), neu gyfeiriad I2C yn erbyn y daflen ddata. Mae'r cam hwn yn dal cyfran anghymesur o ddiffygion ynamgylcheddau arddangos ciosglle caiff modiwlau eu disodli yn y maes, yn aml o ddogfennaeth anghyflawn.
Cam 6 - Dyblygu amodau maes ar y fainc.Mae arddangosfa sy'n gweithio yn y labordy ond sy'n methu â'i defnyddio bron bob amser â gwraidd thermol neu ddirgryniad. Gall cysylltydd ymylol ar 22 gradd agor yn gyfan gwbl ar 55 gradd. Cymhwyso gwres a reolir yn ystod profion mainc - nam sy'n ymddangos uwchlaw tymheredd penodol yn nodi ehangu thermol fel y mecanwaith yn uniongyrchol.
Atgyweirio neu Amnewid? Fframwaith Penderfyniadau
Mae atgyweirio yn gwneud synnwyr panmae'r nam wedi'i leoleiddio i gydran sengl - y gellir ei newid, cebl, amrywiaeth o oleuadau cefn, diweddariad cadarnwedd - mae'r modiwl yn rhan o system lle mae dod o hyd i un arall yn golygu amser segur sylweddol neu ailgynllunio, ac mae'r gost atgyweirio yn amlwg yn llai nag uned newydd.
Mae amnewid yn gwneud mwy o synnwyr panmae symptomau lluosog yn ymddangos ar yr un pryd. Mae ôl-olau gwan, traul cysylltydd, ac ysbrydion delwedd yn ymddangos gyda'i gilydd yn ddangosydd dibynadwy o ddiwedd oes gwasanaeth, nid yn un nam y gellir ei drwsio. Mae ailosod hefyd yn gwneud synnwyr pan fydd modiwl cyfredol yn cynnig gwell manylebau - disgleirdeb uwch, tymheredd gweithredu ehangach, gwell amddiffyniad rhag dod i mewn - a fyddai'n lleihau baich cynnal a chadw yn y dyfodol.
Cyn ymrwymo i'r naill lwybr neu'r llall, gweithiwch drwy'r pum cwestiwn hyn:
- Ai dyma fethiant cyntaf yr uned, neu a yw wedi methu o'r blaen?
- A yw'r nam wedi'i gyfyngu i un gydran y gellir ei newid?
- A yw cyfanswm y gost atgyweirio - rhannau, llafur, ac amser segur - yn aros yn amlwg yn is na'r gost adnewyddu?
- A fydd yr uned wedi'i hatgyweirio'n para'n realistig trwy weddill gofyniad gwasanaeth y system?
- A yw un newydd yn ei le yn cynnig manylebau llawer gwell ar gyfer y cais hwn?

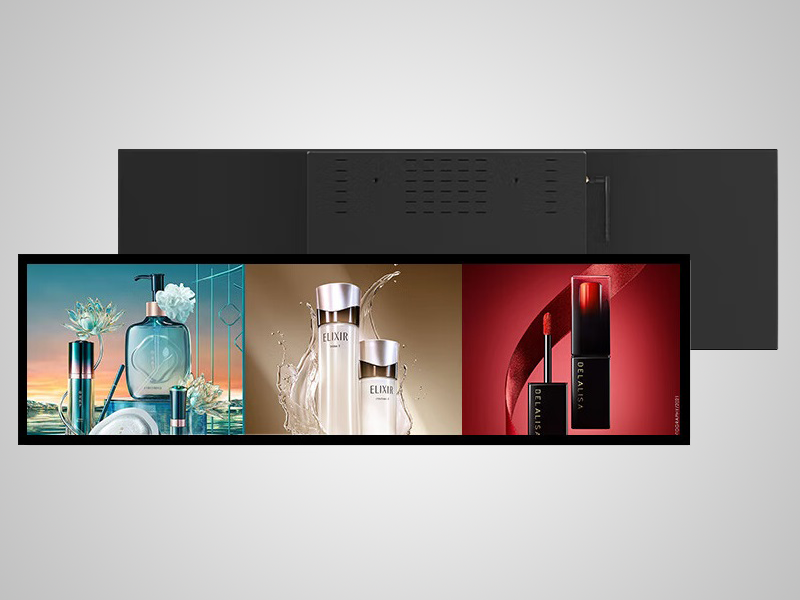

Os yw tri neu fwy o atebion yn ffafrio amnewid, dyna'r llwybr cliriach yn gyffredinol. Pori'r llawnystod cynnyrchneusiarad ag arbenigwram gyrchu. Ar gyfer cyd-destunau manwerthu ac arwyddion,ffurfweddau LCD arferol ar gyfer arwyddion manwerthuyn aml yn darparu gwell economeg hirdymor na chyfnewid tebyg yn uniongyrchol.
Cynnal a Chadw Ataliol
- Rheolaethau amgylcheddol:Defnyddio o fewn ystod tymheredd a lleithder graddedig y modiwl, gan ddefnyddio -amodau achos gwaethaf ar gyfer cynllunio. Mewn amgylcheddau-lleithder uchel, mae clostiroedd wedi'u selio â graddfeydd IP wedi'u dilysu yn ofyniad, nid yn rhagofal.
- Rheoli pŵer:Defnyddiwch gyflenwadau rheoledig gyda diogelwch ymchwydd caledwedd. Osgoi rhedeg backlights yn barhaus ar y disgleirdeb mwyaf - mae rheolaeth disgleirdeb addasol yn lleihau traul LED heb effaith weladwy ar ddefnyddioldeb.
- Arolygiadau wedi'u trefnu:- misol gwirio seddi cysylltydd a chwilio am anwedd. Bob chwarter - rhedeg patrwm prawf diagnostig a gwirio foltedd cyflenwad dan lwyth. Yn flynyddol - gwirio crychdonnau cyflenwad ac archwilio haenau optegol ar gyfer delamination neu heneiddio polarydd.

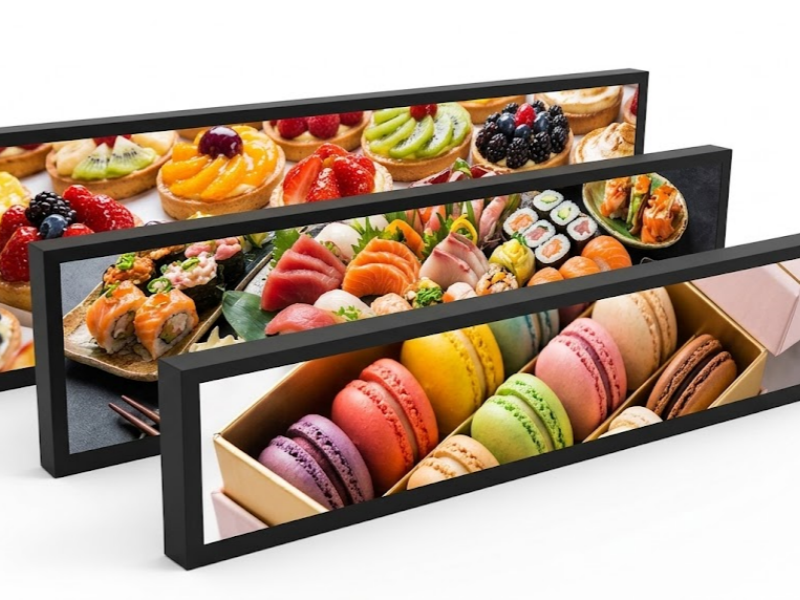

Canyshunan-terfynell gwasanaethgosodiadau sy'n rhedeg yn barhaus mewn-amgylcheddau traffig uchel, y gwiriad chwarterol yw'r gweithgaredd cynnal a chadw sengl gwerth uchaf.Sgriniau LCD estynedig a ddefnyddir mewn amgylcheddau archfarchnadoeddwynebu amlygiad penodol i leithder a chemegau glanhau y mae'n bosibl na fydd amserlenni cynnal a chadw safonol yn mynd i'r afael â hwy yn llawn.
Cwestiynau Cyffredin
Mae fy LCD yn dangos sgrin wen - ydy'r panel wedi torri?
Ddim o reidrwydd. Mae sgrin wen yn amlach yn fethiant cyfathrebu neu gychwyn na difrod corfforol. Dilyswch y ffurfweddiad protocol - cyfradd baud, modd SPI, neu gyfeiriad I2C - yn erbyn taflen ddata'r modiwl. Mae hyn yn arbennig o berthnasol ar ôl diweddariad firmware neu gyfnewid bwrdd lle efallai nad yw gosodiadau wedi trosglwyddo'n gywir.
Sut mae dweud a yw'r backlight neu'r panel LCD wedi methu?
Disgleiriwch fflach-olau ar wyneb y sgrin ar ongl mewn ystafell bylu. Os gallwch weld delwedd wan, mae'r panel yn cynhyrchu allbwn yn gywir a dim ond y backlight sydd wedi methu. Nid oes delwedd o gwbl o dan olau fflach yn golygu bod y nam yn y panel, y bwrdd gyrrwr, neu'r llwybr signal rhyngddynt.
A ellir gosod arddangosfa fflachio heb ddisodli'r modiwl?
Yn y rhan fwyaf o achosion, ie. Mae fflachio'n cael ei achosi'n fwyaf cyffredin gan gebl rhuban rhydd, cymal sodro ymylol, neu ripple cyflenwad gormodol. Mae ailosod cysylltwyr a gwirio sefydlogrwydd foltedd cyflenwad dan lwyth yn datrys mwyafrif y cwynion fflachio cyn bod angen amnewid unrhyw gydrannau.
A yw'n ddiogel pweru ar arddangosfa sydd wedi bod yn agored i leithder?
Na. Caniatáu i'r modiwl sychu'n llawn mewn amgylchedd-lleithder isel cyn defnyddio pŵer. Mae pweru ar arddangosfa wlyb yn peryglu cyrydiad electrod a chylchedau byr a all niweidio'r panel yn barhaol.
Pam fod fy arddangosfa yn gweithio ar y fainc ond yn methu yn y maes?
Mae methiannau ysbeidiol yn y maes-bron bob amser yn cael eu hachosi gan ehangiad thermol ar dymheredd gweithredu, dirgryniad-cysylltydd ysbeidiol, neu anwedd wrth gychwyn. Dyblygu'r amgylchedd defnyddio gwirioneddol - tymheredd, dirgryniad, lleithder- yn ystod profion mainc. Am arweiniad ar ddewis caledwedd sy'n ymdrin ag amodau anodd yn fwy cyson,y trosolwg hwn o -ddewisiadau arddangos LCD perfformiad uchelyn cynnwys y gwahaniaethau manyleb sydd bwysicaf.
Casgliad
Mae methiannau modiwl LCD yn ddarllenadwy unwaith y byddwch chi'n gwybod beth i'w chwilio. Mae panel tywyll, sgrin fflachio, allbwn garbled - pob un yn mapio i restr hylaw o achosion tebygol, a phroses ddiagnostig strwythuredig yn canfod y nam gwirioneddol yn gyflymach nag ailosod cydrannau ar hap. Mae'r un broses hefyd yn dweud wrthych yn glir pan fydd atgyweiriad wedi rhedeg ei gwrs ac amnewid yw'r ateb cywir.
Os yw methiant diweddar wedi rhoi caledwedd newydd ar eich agenda, archwiliwchsut mae sgriniau LCD masnachol modern yn cymharu ag opsiynau arddangos traddodiadol, neucyflwyno ymholiadi drafod eich gofynion cais penodol.
