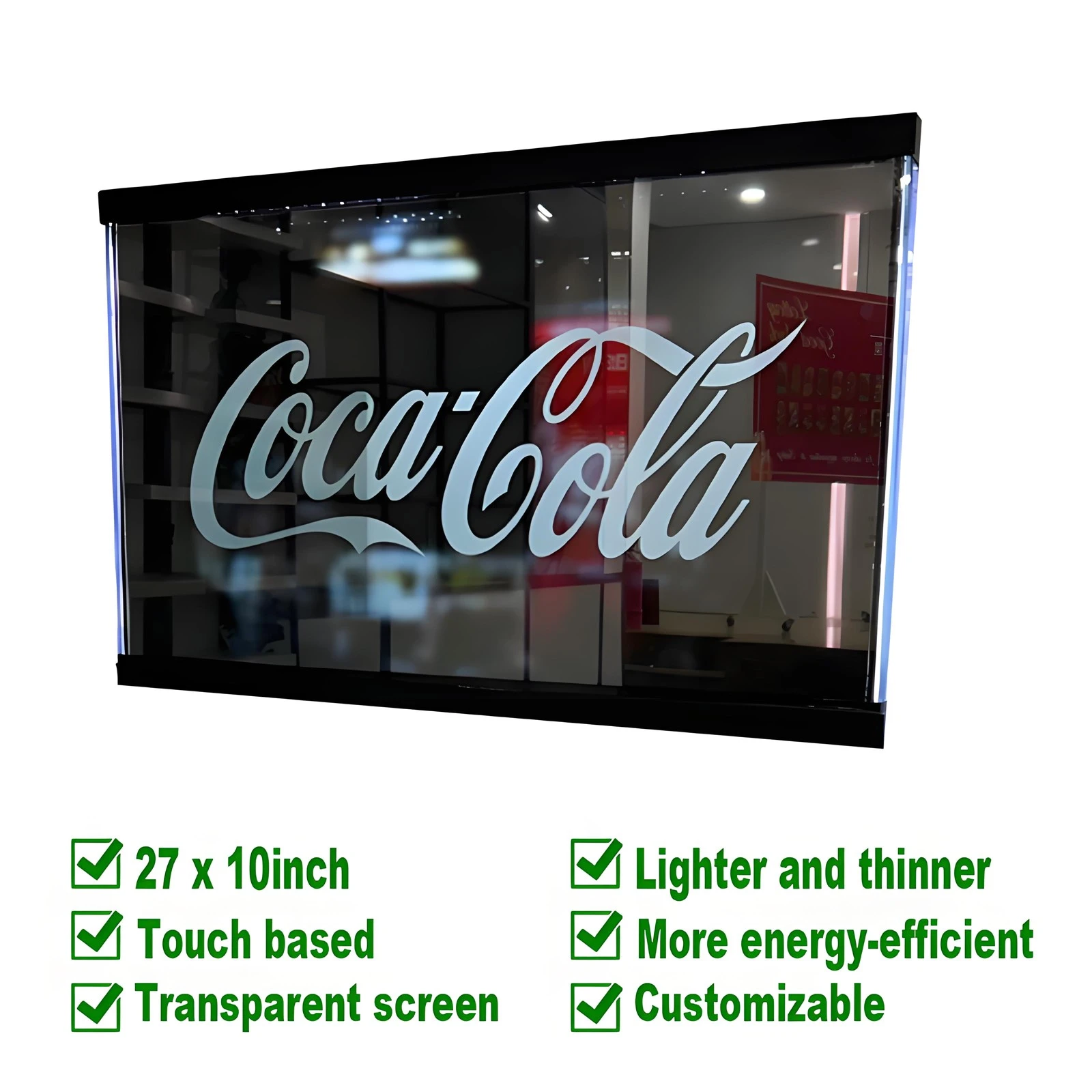

Y sgrin gyffwrdd tryloyw 27 "x 10"
Datblygiad chwyldroadol mewn technoleg arddangos, gan gyfuno torri - Peirianneg sgrin dryloyw ymyl gyda phrosesau gweithgynhyrchu soffistigedig. Mae'r panel arddangos tryloyw fformat ultra - eang yn darparu perfformiad gweledol eithriadol wrth gynnal 43% o drosglwyddiad golau.
- Disgrifiad Disgrifiad Disgrifiad

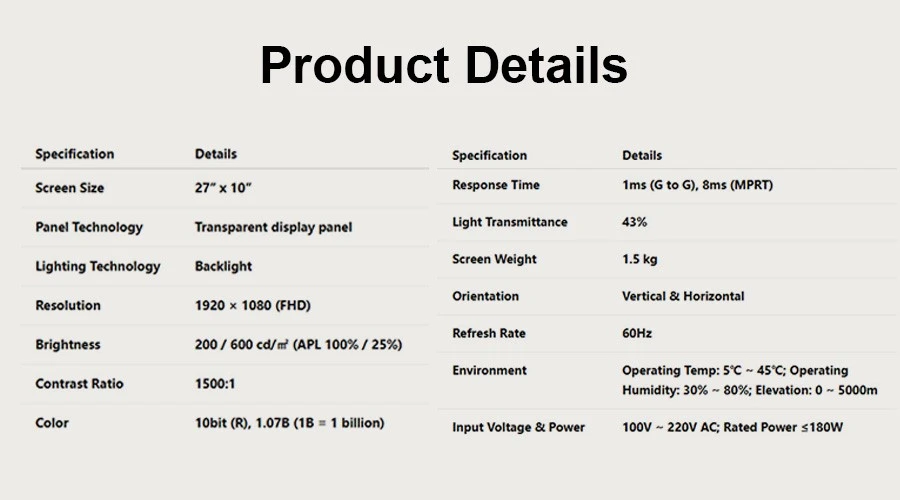

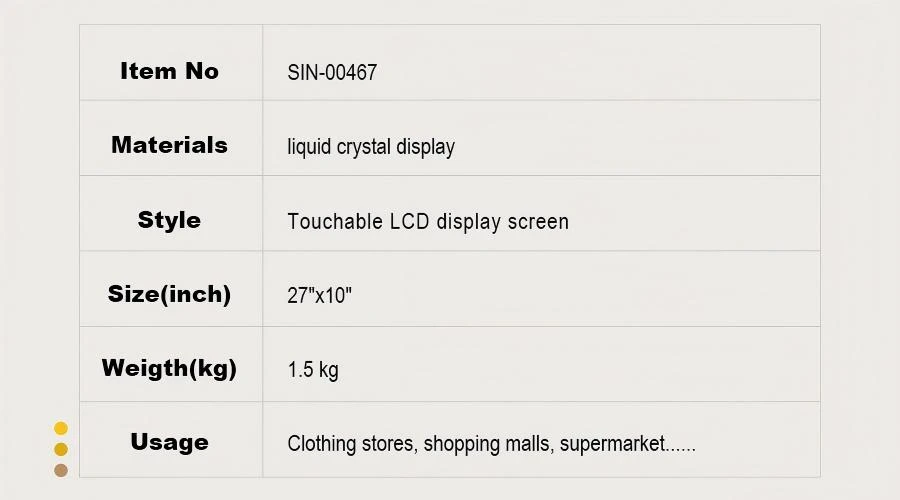

- Fanylebau
- Nodwedd
Trosglwyddiad Golau 43%
Y cydbwysedd gorau posibl rhwng gwelededd a thryloywder
Pensaernïaeth Dechnegol a Dylunio Panel
Mae'r sgrin dryloyw yn defnyddio technoleg panel uwch sydd wedi'i pheiriannu'n benodol ar gyfer cymwysiadau masnachol. Gyda dimensiynau o led 27 modfedd wrth uchder 10 modfedd, mae'r gymhareb agwedd unigryw hon yn darparu'r profiad gwylio gorau posibl.
Nifysion
Lled 27 modfedd o uchder 10 modfedd, gan ddarparu'r profiad gwylio gorau posibl ar gyfer cyflwyniad cynnwys llorweddol.
Fformat ultra - o led
Phenderfyniad
1920 x 1080 (HD llawn) Mae datrysiad yn darparu delweddau creision, manwl sy'n addas ar gyfer cymwysiadau masnachol amrywiol.
Dwysedd picsel 81 ppi
Mhwysedd
Adeiladu ysgafn ar ddim ond 1.5kg, gan alluogi opsiynau gosod hyblyg heb atgyfnerthu strwythurol.
Gosod Amlbwrpas
Disgleirdeb
200 cd/m² ar 100% APL a 600 cd/m² ar 25% APL, gan sicrhau gwelededd mewn amrywiol amodau goleuo.
Addasiad Awtomatig
Cymhareb
Mae cymhareb cyferbyniad eithriadol 1500: 1 yn darparu canfyddiad dyfnder uwch ac eglurder delwedd.
Y diwydiant perfformiad yn arwain
Atgynhyrchu Lliw
10 - Prosesu did yn cefnogi 1.07 biliwn o liwiau ar gyfer atgenhedlu delwedd bywiog, gwir - i fywyd.
Delta cywirdeb yn llai na neu'n hafal i 2.0

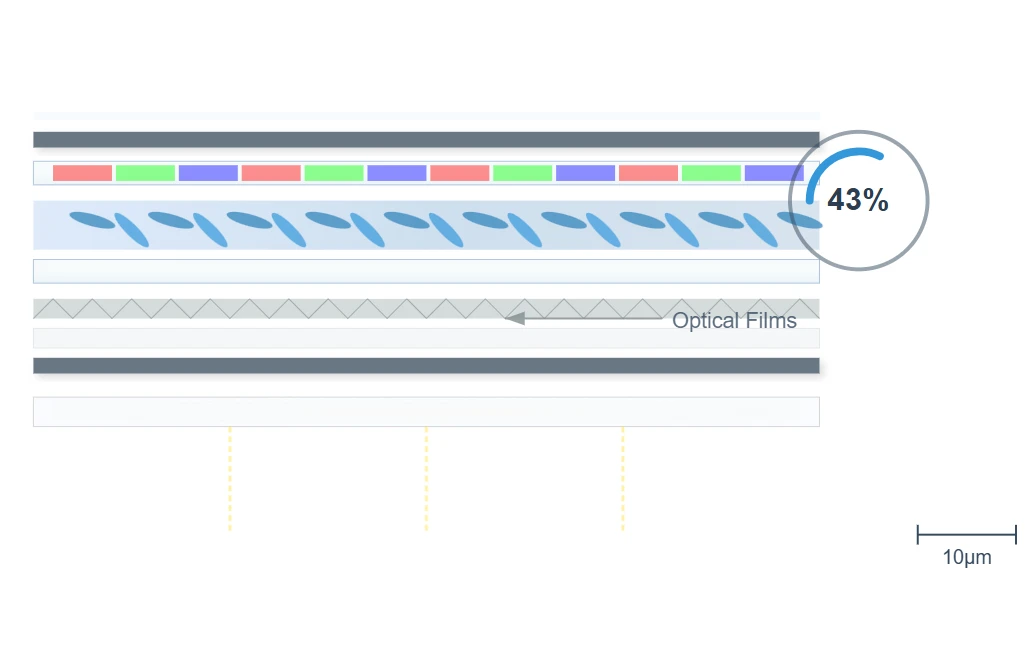

Manwl gywirdeb peirianneg
Mae'r manwl gywirdeb peirianneg y tu ôl i'r sgrin dryloyw hon yn cynnwys technegau alinio grisial hylif soffistigedig sy'n galluogi trosglwyddo golau ar yr un pryd a ffurfio delwedd. Mae'r cyfernod trawsyriant golau 43% yn cynrychioli'r cydbwysedd gorau posibl rhwng gwelededd a thryloywder.
Wedi'i gyflawni trwy ddosbarthiad backlight wedi'i raddnodi'n fanwl gywir a strwythurau ffilm optegol datblygedig, mae'r cydbwysedd hwn yn sicrhau bod yr arddangosfa'n parhau i fod yn swyddogaethol wrth gynnal ei briodweddau tryloyw.
Rhagoriaeth proses weithgynhyrchu
Mae cynhyrchu'r sgrin dryloyw hon yn cynnwys sawl cam gweithgynhyrchu manwl -, gan sicrhau ansawdd a pherfformiad eithriadol.

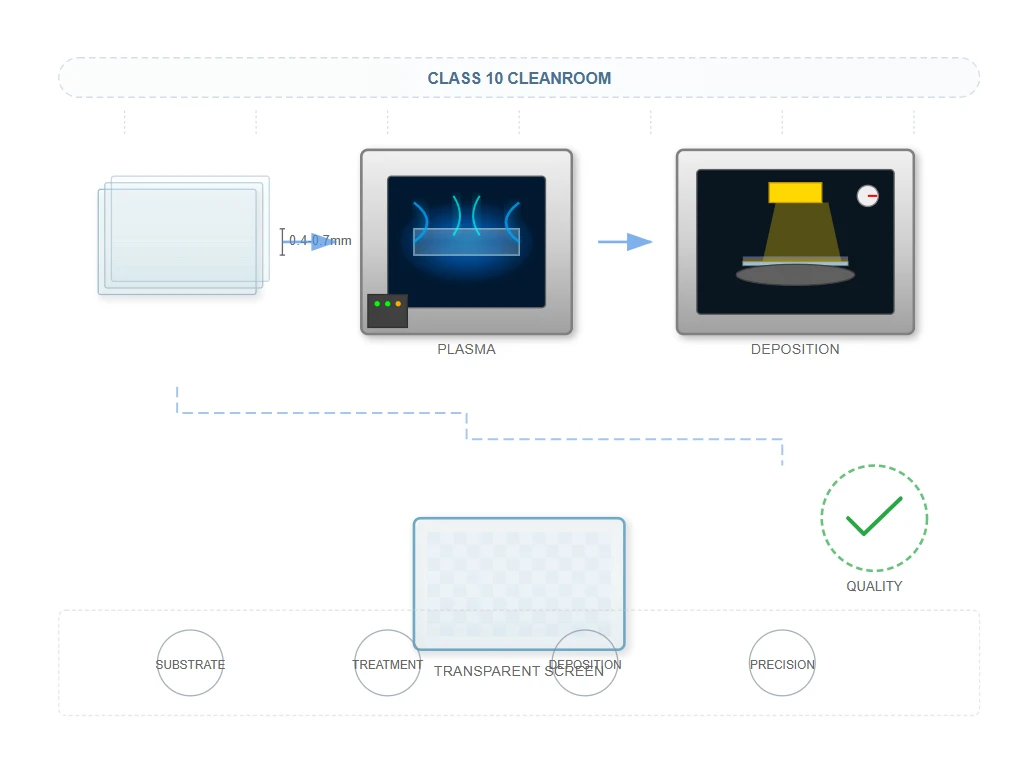

Glanhau a pharatoi swbstrad
Mae'r broses yn dechrau gyda pharatoi swbstrad gan ddefnyddio deunyddiau gwydr tenau ultra -, yn nodweddiadol yn amrywio o 0.4mm i drwch 0.7mm. Mae'r swbstrad hwn yn cael triniaeth plasma i sicrhau'r eiddo adlyniad gorau posibl ar gyfer dyddodiad haen dilynol, i gyd o fewn amgylchedd ystafell lân dosbarth 10.

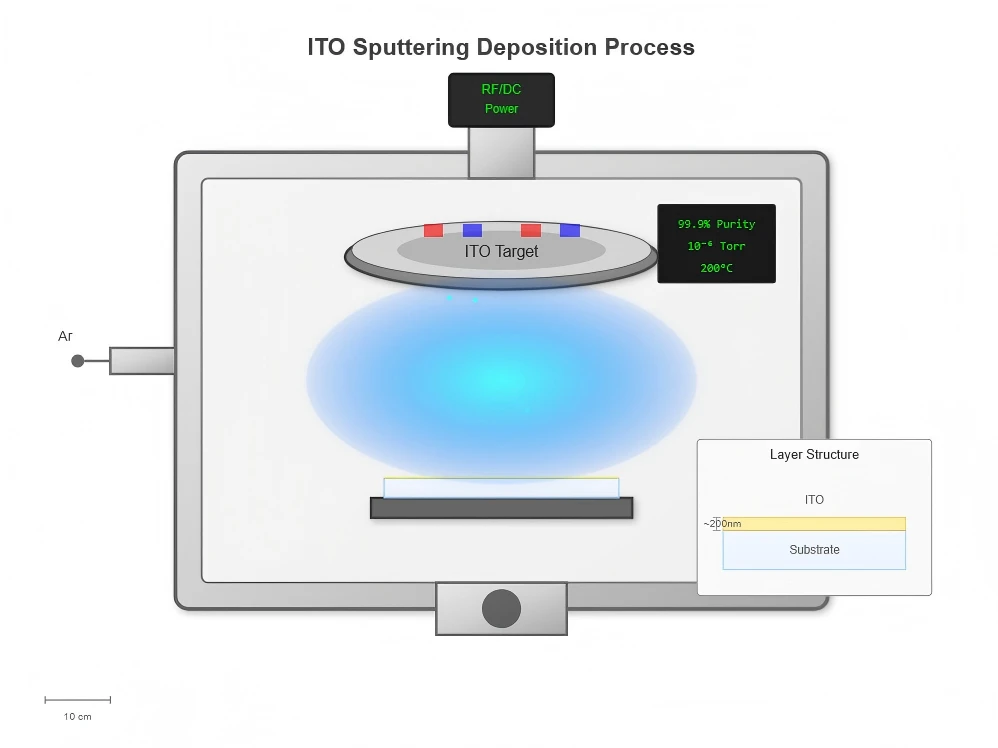

Dyddodiad ITO (ocsid tun indium)
Mae proses sputtering yn adneuo ITO ar burdeb 99.9% ar y swbstrad a baratowyd. Mae'r haen dargludol hon yn hanfodol ar gyfer ymarferoldeb arddangos a sensitifrwydd cyffwrdd, sy'n gofyn am reolaeth fanwl gywir dros drwch ac unffurfiaeth.

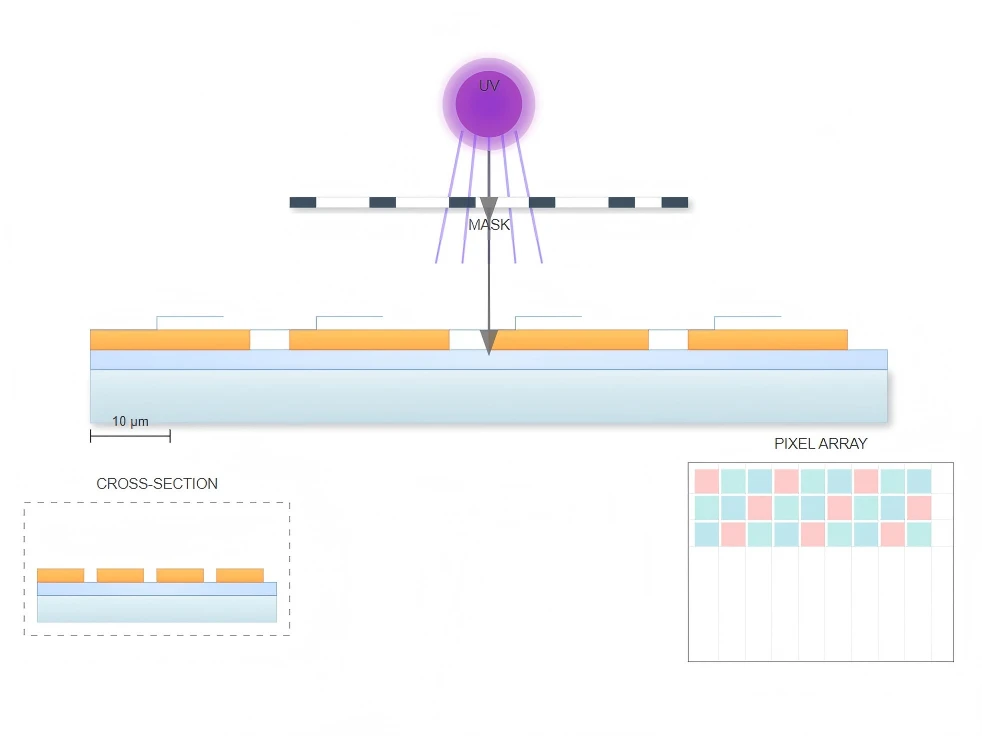

Patrwm ffotolithograffeg
Mae aliniad manwl gywirdeb is - micron yn sicrhau patrwm cywir o'r haen ITO. Mae'r broses ffotolithograffig hon yn creu'r union gylchedwaith sy'n ofynnol ar gyfer actifadu picsel a synhwyro cyffwrdd, gyda goddefiannau wedi'u mesur mewn micrometrau.

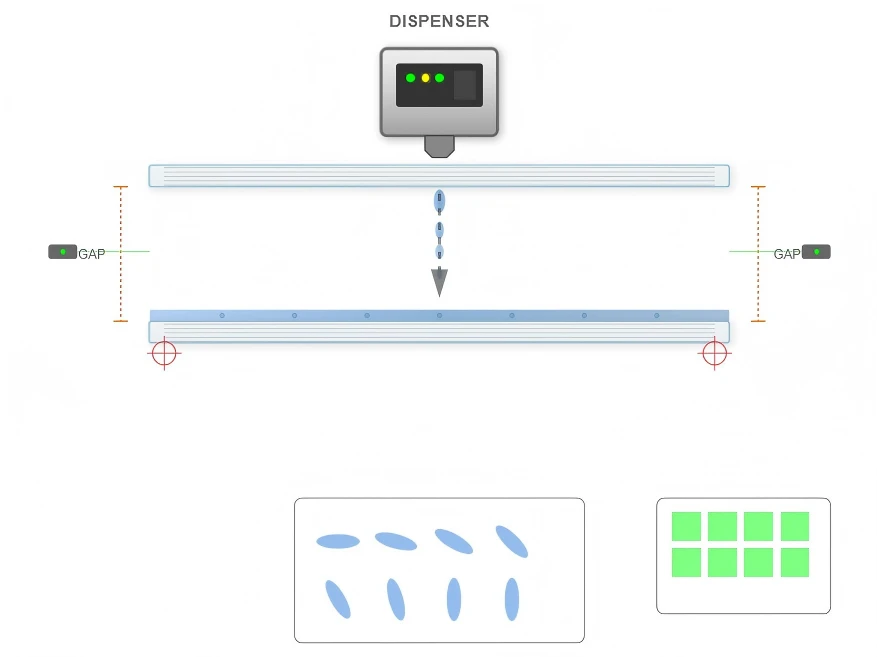

Cynulliad Cell Crystal Hylif
Mae systemau dosbarthu awtomataidd yn rhoi deunydd grisial hylif yn union rhwng dau swbstrad. Mae'r cam hanfodol hwn yn gofyn am union reolaeth dros ddimensiynau bwlch celloedd i sicrhau perfformiad arddangos unffurf ar draws wyneb cyfan y panel.
Cais polareiddio
Mae lamineiddio ffilm gradd optegol - yn cymhwyso polaryddion manwl i ddwy ochr y gell. Mae'r polaryddion hyn yn hanfodol ar gyfer rheoli trosglwyddo golau a galluogi priodweddau tryloyw yr arddangosfa wrth gynnal ansawdd delwedd.
Gofynion manwl gywirdeb gweithgynhyrchu
Mae angen tymheredd - ar gyfer gweithgynhyrchu sgrin dryloyw gan gynnal manwl gywirdeb ± 0.5 gradd trwy gydol y broses. Mae mesurau rheoli ansawdd yn cynnwys systemau archwilio optegol awtomataidd (AOI) sy'n gallu canfod diffygion mor fach â 5 micrometr.
Dosbarth 10 amgylchedd ystafell lân ar gyfer camau critigol
Is - manwl gywirdeb alinio micron ar gyfer ffotolithograffeg
Archwiliad optegol awtomataidd ar gyfer canfod diffygion
Rheoli tymheredd gyda manwl gywirdeb ± 0.5 gradd
Protocolau Sicrwydd a Phrofi Ansawdd
Mae pob sgrin gyffwrdd dryloyw 27 "x 10" yn cael protocolau profi cynhwysfawr sydd wedi'u cynllunio i ddilysu perfformiad ar draws sawl cyflwr amgylcheddol.
Manylebau Amgylcheddol
Tymheredd Gweithredol
O leiaf 5 gradd
Uchafswm o 45 gradd
Goddefgarwch lleithder
O leiaf 30% rh
Uchafswm o 80% rh
Goddefgarwch uchder
Drychiad hyd at 5,000 metr
Dim diraddio perfformiad ar uchderau uchel
Profi Dilysu Perfformiad
Unffurfiaeth Luminance
Mae profi ar draws 121 o bwyntiau mesur yn sicrhau disgleirdeb cyson trwy'r wyneb arddangos.
Gwirio Gamut Lliw
Mae dadansoddiad sbectroradiomedr yn cadarnhau atgynhyrchu lliw cywir ar draws y sbectrwm arddangos cyfan.
Graddnodi ymateb cyffwrdd
Mae profion cywirdeb picsel is - yn sicrhau cydnabyddiaeth gyffwrdd fanwl gywir ar draws yr arwyneb arddangos cyfan.
Profion Heneiddio Cyflym
Efelychu hyd oes gweithredol 50,000 - awr i sicrhau dibynadwyedd tymor hir mewn amgylcheddau masnachol.
Gwrthiant dirgryniad
Mae profion fesul safonau IEC 60068-2-6 yn sicrhau gwydnwch wrth eu cludo a'u gosod.
Canlyniadau Profi Dibynadwyedd
MTBF
60,000
oriau
Cylchoedd dros dro
1,000
-20 gradd i +70 gradd
Prawf lleithder
500
oriau
Dirgryniad
2G
10-500Hz
Prawf Gollwng
76cm
goroesiad
Peirianneg Optegol a Rheoli Golau
Mae technoleg backlight uwch a dylunio optegol manwl yn gweithio gyda'i gilydd i sicrhau'r cydbwysedd perffaith rhwng tryloywder a pherfformiad arddangos.
Integreiddio technoleg backlight
Mae'r sgrin dryloyw yn cyflogi technoleg backlight LED Edge - wedi'i optimeiddio ar gyfer cymwysiadau arddangos tryloyw. Mae'r system backlight yn defnyddio LEDau effeithlonrwydd - uchel gydag effeithiolrwydd goleuol yn fwy na 150 lumens y wat.
Effeithlonrwydd defnydd pŵer
Llai na neu'n hafal i 180W
Defnydd pŵer wedi'i raddio wrth gyflawni perfformiad arddangos premiwm ar draws yr ardal wylio 27 "x 10" gyfan.
Nodweddion Dylunio Optegol
- Micro - Platiau canllaw golau strwythuredig (LGP) trwy fowldio pigiad manwl
- Patrymau echdynnu wedi'u lleoli'n strategol (15-45 dot y cm²)
- Dosbarthiad golau unffurf ar draws arwyneb arddangos cyfan
- High-efficiency LEDs with >150 lumens y wat effeithiolrwydd

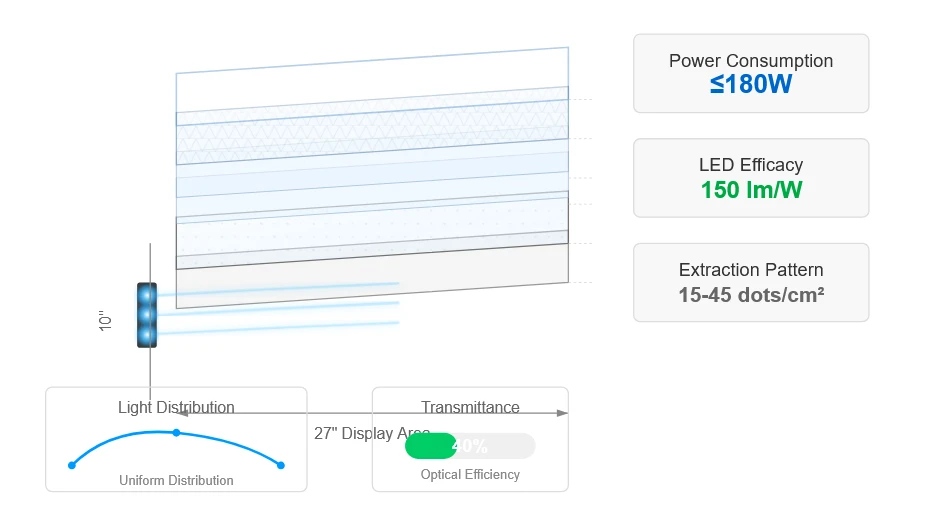

Cyfluniad pentwr optegol
Haen adlewyrchydd 98% adlewyrchiad
Plât canllaw golau pmma gyda micro - dotiau
Ffilmiau trylediad deuol - haen
Strwythur Prism Gwella Disgleirdeb
Haenau amddiffynnol gwrth -adlewyrchiad gwrth --
Dilysu Ymchwil
"Mae technolegau arddangos tryloyw uwch yn dangos gwelliannau sylweddol mewn effeithlonrwydd optegol wrth ddefnyddio systemau rheoli golau strwythuredig, gan gyflawni gwerthoedd trawsyriant sy'n fwy na 40% wrth gynnal lefelau disgleirdeb arddangos sy'n debyg i baneli LCD confensiynol."
Ffynhonnell: Chen, L., Wang, M., & Zhang, Y. (2023). Peirianneg optegol mewn systemau arddangos tryloyw. Journal of Display Technology, 19 (4), 234-247. Doi: 10.1109/jdt.2023.3156789
Prosesu Gwyddoniaeth a Delwedd Lliw
Mae galluoedd prosesu lliwiau uwch yn sicrhau lliwiau bywiog, cywir waeth beth fo'r amodau cefndir neu amgylcheddau gwylio.
Prosesu lliw 10-did
Mae'r panel arddangos tryloyw yn ymgorffori galluoedd prosesu lliw soffistigedig sy'n cefnogi dyfnder lliw 10-did ar draws sianeli coch, gwyrdd a glas. Mae'r cyfluniad hwn yn galluogi atgynhyrchu 1.07 biliwn o liwiau penodol.
Mae hyn yn sylweddol uwch nag arddangosfeydd safonol 8-did sy'n cefnogi 16.7 miliwn o liwiau yn unig, gan ddarparu ystod lawer ehangach o fynegiant lliw a graddiannau llyfnach.
Piblinell Prosesu Lliw
Mae'r biblinell prosesu lliw yn defnyddio algorithmau cywiro gama datblygedig sydd wedi'u graddnodi'n benodol ar gyfer cymwysiadau sgrin tryloyw. Mae'r algorithmau hyn yn gwneud iawn am y nodweddion optegol unigryw a gyflwynwyd gan y swbstrad tryloyw.
Y canlyniad yw atgenhedlu lliw cywir waeth beth yw amodau cefndir, gan sicrhau perfformiad cyson mewn amrywiol amgylcheddau gosod.
Cymhariaeth Dyfnder Lliw
Safon 8-did
16.7M
Lliwiau
10-bit (ein harddangosfa)
1.07B
Lliwiau
Metrigau perfformiad lliw
Sylw SRGB
GOFAL LLIW99.2%
Ger - Cyflawniad cyflawn o'r gofod lliw gwe safonol, gan sicrhau cynrychiolaeth lliw cywir ar gyfer cynnwys digidol.
Sylw adobe rgb
Gamut proffesiynol87.5%
Sylw rhagorol o'r gofod lliw proffesiynol estynedig a ddefnyddir mewn ffotograffiaeth a dylunio.
Cywirdeb lliw
Llai na neu'n hafal i 2.0
Delta e
Safon cywirdeb lliw proffesiynol
Yn cwrdd â safonau proffesiynol ar gyfer cywirdeb lliw, gan sicrhau bod lliwiau'n ymddangos fel y mae crewyr cynnwys yn bwriadu.
Unffurfiaeth lliw
Llai na neu'n hafal i 5%
Amrywiadau
Ar draws panel cyfan
Amrywiad lliw lleiaf posibl ar draws yr arwyneb arddangos ar gyfer profiad gwylio cyson o unrhyw ongl.

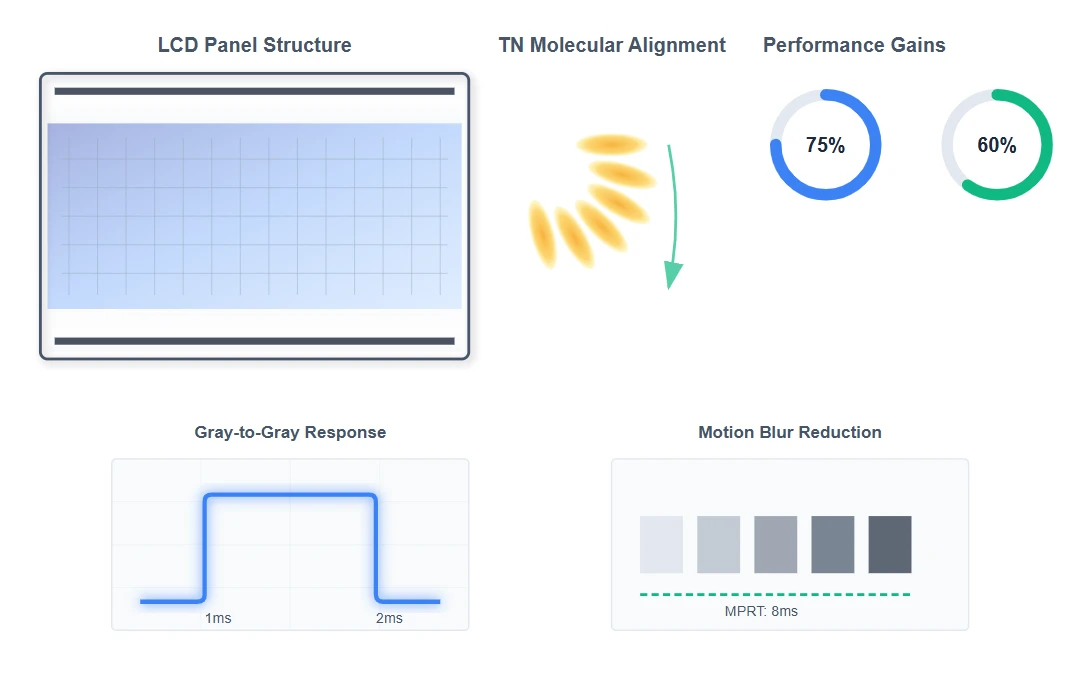

Optimeiddio Amser Ymateb
Uchel - Cyflymder Mae technoleg grisial hylif yn sicrhau symudiad llyfn a chymylu lleiaf posibl ar gyfer cynnwys deinamig.
Uchel - Technoleg grisial hylif cyflymder
Mae'r 1ms Grey - i - amser ymateb llwyd a gyflawnir yn y sgrin dryloyw hon yn deillio o lunio grisial hylif perchnogol ac optimeiddio bwlch celloedd datblygedig.
Manylebau Amser Ymateb
Llwyd - i - amser ymateb llwyd 1ms
Yn galluogi trawsnewidiadau picsel cyflym rhwng arlliwiau o lwyd, gan leihau arteffactau symud mewn cynnwys symud cyflym -.
Amser Ymateb Llun Cynnig (MPRT) 8ms
Mae mesurau cynnig canfyddedig yn aneglur trwy dechnegau sganio backlight cydamserol.
Manteision Technoleg
Nodweddion nematig dirdro (TN) wedi'u gwella gyda sefydlogi polymer
Gostyngiad o 60% mewn amseroedd newid moleciwlaidd o'i gymharu â phaneli VA safonol
Gostyngiad o 75% mewn arteffactau cynnig canfyddedig trwy weithredu MPRT datblygedig
Perfformiad delfrydol ar gyfer cyflwyno cynnwys deinamig mewn amgylcheddau masnachol
Rheoli Pwer ac Effeithlonrwydd
Mae strategaethau optimeiddio ynni uwch yn sicrhau perfformiad uchel wrth gynnal y defnydd o bŵer yn effeithlon.
Defnydd pŵer
Llai na neu'n hafal i 180W
Defnydd graddedig ar ddisgleirdeb llawn
Foltedd mewnbwn
100-220V
Cydnawsedd byd -eang AC
Ffactor pŵer
>0.95
Effeithlonrwydd PFC gweithredol
Strategaethau Optimeiddio Ynni
Rheolaeth backlight deinamig
Yn addasu dwyster backlight yn seiliedig ar ddisgleirdeb cynnwys, gan leihau'r defnydd o bŵer ar gyfer golygfeydd tywyllach.
Disgleirdeb addasol
Yn addasu'n awtomatig i amodau golau amgylchynol, gan optimeiddio gwelededd wrth warchod egni.
Dadansoddiad Cynnwys
Graddio pŵer deallus yn seiliedig ar gymhlethdod cynnwys a nodweddion cynnig.
Cydnawsedd byd -eang
Mae ystod foltedd eang yn dileu'r angen am offer cyflyru pŵer ychwanegol.

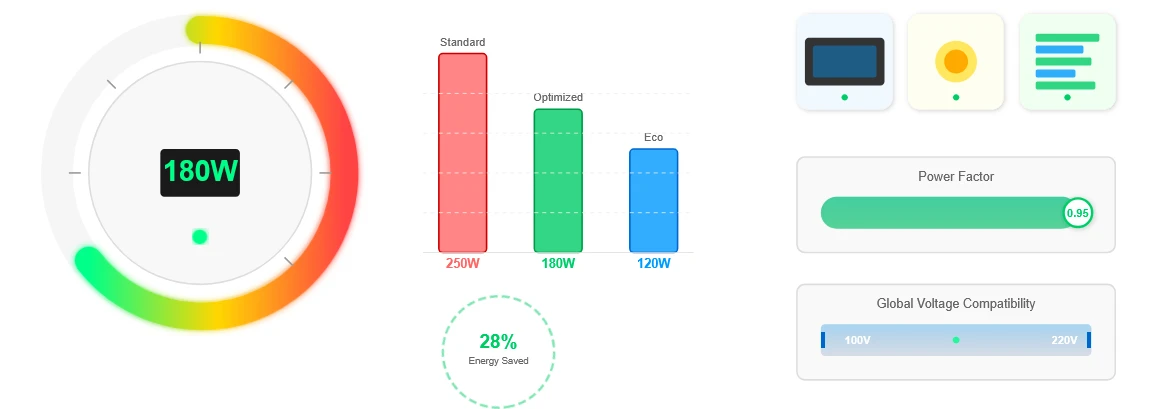

Cymhariaeth defnydd pŵer
Galluoedd cymwysiadau ac integreiddio
Mae'r sgrin gyffwrdd tryloyw 27 "x 10" yn rhagori mewn cymwysiadau sy'n gofyn am ymarferoldeb arddangos ar yr un pryd a gwelededd cefndir.
Arddangosfeydd Manwerthu
Gwella arddangosfeydd cynnyrch gyda chynnwys digidol rhyngweithiol wrth gynnal gwelededd y cynhyrchion go iawn.
Arddangosion Amgueddfa
Darparu troshaen gwybodaeth ryngweithiol wrth gadw gwelededd arteffactau ac arddangosion.
Arddangosfeydd Modurol
Arddangos nodweddion cerbydau gyda throshaenau rhyngweithiol wrth gynnal gwelededd y cerbyd ei hun.
Pensaernïol
Integreiddio i adeiladu elfennau ar gyfer arddangos gwybodaeth a chynnal tryloywder gweledol.
Manylebau integreiddio
Opsiynau mowntio
Datrysiadau mowntio amlbwrpas i ddarparu ar gyfer amrywiol senarios gosod:
Vesa - Pwyntiau mowntio cydnaws
Cromfachau mowntio arfer ar gael
Opsiynau wal, nenfwd ac annibynnol
Hyblygrwydd cyfeiriadedd
Gellir gosod yr arddangosfa mewn sawl cyfeiriadedd:
Cyfeiriadedd llorweddol (tirwedd)
Cyfeiriadedd fertigol (portread)
Gosodiadau Cylchdro Custom ar gael
Technoleg Cyffwrdd
Galluoedd cyffwrdd uwch ar gyfer cymwysiadau rhyngweithiol:
Technoleg cyffwrdd capacitive a ragwelir
10 - Pwynt cefnogaeth aml-gyffwrdd
Is - Cywirdeb cyffwrdd milimetr
Dyluniad gwrthsefyll dŵr a llwch
Cysylltedd a Rheolaeth
Opsiynau rhyngwyneb cynhwysfawr:
HDMI, DisplayPort, USB - C Gyda Dosbarthu Pwer
Rheoli Rhwydwaith RS-232 a TCP/IP
API ar gyfer integreiddio â systemau rheoli

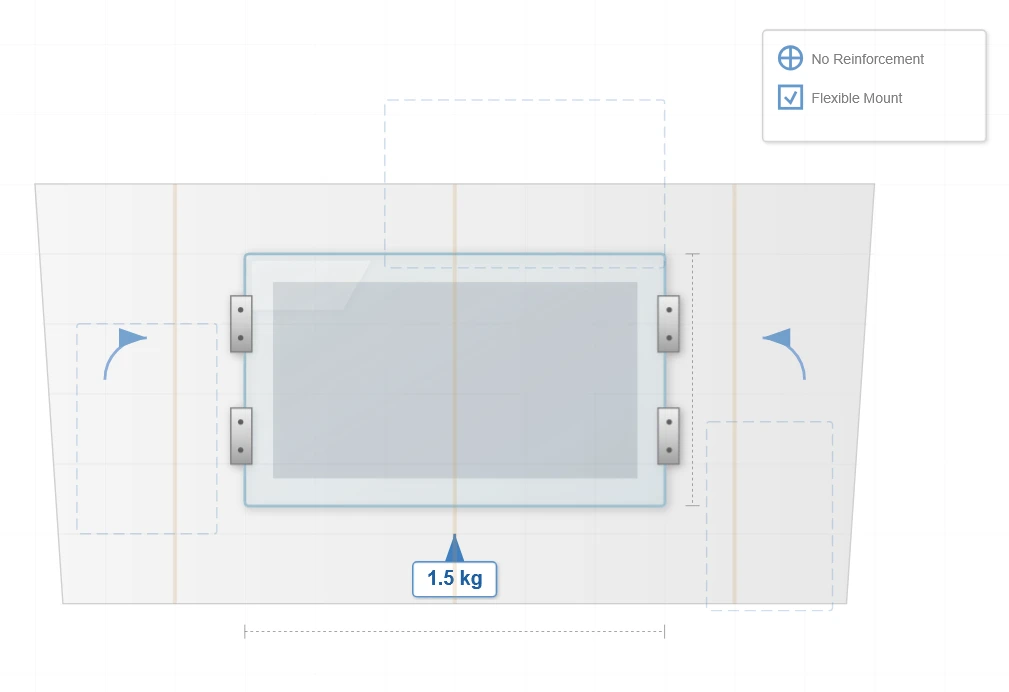

Hyblygrwydd Gosod
Mae'r pwysau panel 1.5kg yn galluogi mowntio wal - heb ofynion atgyfnerthu yn y mwyafrif o amgylcheddau adeiladu masnachol. O'i gyfuno ag opsiynau mowntio amlbwrpas a hyblygrwydd cyfeiriadedd, gellir integreiddio'r arddangosfa dryloyw hon yn ddi -dor i fannau pensaernïol a masnachol amrywiol.
